موصل سلك إلى اللوحة من سلسلة 5557 مقاس 4.2 مم (تتضمن المجموعة الكاملة دبابيس مستقيمة ودبابيس زاوية قائمة ومبيت وأطراف طرفية)

الصفحة الرئيسية / منتجات / موصل شريط من سلك إلى لوحة WTB / 3.0-4.2 ملم / موصل سلك إلى اللوحة من سلسلة 5557 مقاس 4.2 مم (تتضمن المجموعة الكاملة دبابيس مستقيمة ودبابيس زاوية قائمة ومبيت وأطراف طرفية)
5557-4.2 موصل شريطي من السلك إلى اللوحة بصف مزدوج

موصل سلك إلى اللوحة من سلسلة 5557 مقاس 4.2 مم (تتضمن المجموعة الكاملة دبابيس مستقيمة ودبابيس زاوية قائمة ومبيت وأطراف طرفية)

اتصل بنا
  • موصل سلك إلى اللوحة من سلسلة 5557 مقاس 4.2 مم (تتضمن المجموعة الكاملة دبابيس مستقيمة ودبابيس زاوية قائمة ومبيت وأطراف طرفية)
تفاصيل المنتج

نظرة عامة على المنتج: سلسلة 5557 عبارة عن نظام موصل من سلك إلى لوحة بتصميم بمسافة 4.2 مم، مما يوفر حلاً كاملاً بما في ذلك المسامير المستقيمة ودبابيس الزاوية اليمنى والمبيتات (المقابس) والمحطات الطرفية (جهات الاتصال). تم تصميم هذه السلسلة للتطبيقات التي تتطلب توصيلات كهربائية مستقرة وقدرة تحمل تيار عالية، وتجمع بين القوة الهيكلية ومرونة التجميع، ومناسبة لمجموعة متنوعة من الأجهزة الإلكترونية الصناعية والاستهلاكية.

ميزات المنتج:  يوفر خيارين للقابس: دبابيس مستقيمة (تركيب رأسي) ودبابيس زاوية قائمة (تركيب أفقي أو زاوية قائمة)، تتكيف مع تخطيطات مساحة الهيكل المختلفة.
تشكل العلب المتطابقة (عادة مع آليات القفل أو الإغلاق) وأطراف التجعيد/البرشام نظام اتصال كامل، مما يبسط عمليات الشراء والتجميع.
يدعم التيار العالي التصنيف (عادة 5-10 أمبير) والجهد، مما يلبي معظم احتياجات نقل الطاقة.
مادة الغلاف مقاومة للهب (على سبيل المثال، UL94 V-0)، والمحطات مقاومة للتآكل ولها عمر تزاوج طويل.

تركيبة مادة المنتج: الغلاف (المقبس): عادةً ما يستخدم البلاستيك الهندسي المقاوم لدرجات الحرارة العالية ومثبط اللهب (PA66)، مما يوفر عزلًا جيدًا وقوة ميكانيكية.
الأطراف (جهات الاتصال): برونز الفوسفور، معالجة سطحية مطلية بالقصدير لتحسين التوصيل ومقاومة الأكسدة.
الدبابيس (الزاوية المستقيمة/اليمنى): مطلية بالذهب أو القصدير، مع طلاء مماثل للأطراف، مما يضمن توافق سطح التلامس ومقاومة منخفضة.

المواصفات
1 、 CKT: 2*1Pin إلى 2*12Pin
2 、 التصنيف الحالي: 5A التيار المتناوب/تيار مستمر
3 、 تصنيف الجهد (الحد الأقصى): 250 فولت ، التيار المتناوب/تيار مستمر
4 、 درجة حرارة العمل: -25 درجة مئوية ~ 85 درجة مئوية ،
(بما في ذلك ارتفاع درجة الحرارة عند تطبيق التيار الكهربائي)
5 、 مقاومة الاتصال: القيمة الأولية s20m أوم
بعد الاختبارات البيئية s30mΩ
6 、 مقاومة العزل: 21000MΩ
7 、 تحمل الجهد: 1500VAC (rms)
8 、 السلك القابل للتطبيق: AWG #18 إلى #22
9 、 سمك لوحة دارات مطبوعة قابلة للتطبيق: 1.6 مللي متر إلى 2.0 مللي متر
قياس التركيب
زاوية مستقيمة الزاوية اليمنى
معلمة المنتج

المحطة الطرفية: T= 0.2 ملم

رقم الجزء نطاق الأسلاك العزل التنظيمي مادة إنهاء
WB5557M - T0 الفريق العامل المخصص #22~ #18 1.80 ملم كحد أقصى برونز الفوسفور مطلي بالقصدير والذهب
WB5557M - T0-2 الفريق العامل المخصص #20~ #16 4.30 ملم كحد أقصى برونز الفوسفور
مطلي بالقصدير والذهب
وصف المنتج

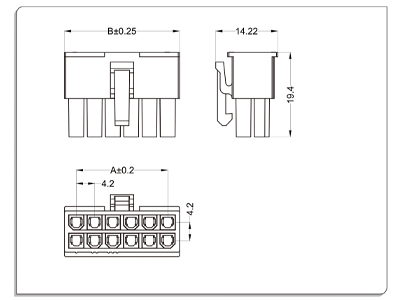

السكن
المادة : نايلون 66 UL 94V-2
سي كيه تي رقم الجزء ديم أ ديم ب
2*1 WB5557M-02 5.40
2*2 WB5557M-04 4.20 9.60
2*3 WB5557M-06 8.40 13.80
2*4 WB5557M-08 12.60 18.00
2*5 WB5557M-10 16.80 22.20
2*6 WB5557M-12 21.00 26.40
2*7 WB5557M-14 25.20 30.60
2*8 WB5557M-16 29.40 34.80
2*9 WB5557M-18 33.60 39.00
2*10 WB5557M-20 37.80 43.20
2*11 WB5557M-22 42.00 47.40
2*12 WB5557M-24 46.20 51.60



رقاقة
المواد والانتهاء:
الغلاف: نايلون 66 UL 94V-2 والطرف: طلاء نحاسي: مطلي بالقصدير ومطلي بالذهب
سي كيه تي رقم الجزء ديم أ ديم ب
2*1 WB5557M-02 5.40
2*2 WB5557M-04 4.20 9.60
2*3 WB5557M-06 8.40 13.80
2*4 WB5557M-08 12.60 18.00
2*5 WB5557M-10 16.80 22.20
2*6 WB5557M-12 21.00 26.40
2*7 WB5557M-14 25.20 30.60
2*8 WB5557M-16 29.40 34.80
2*9 WB5557M-18 33.60 39.00
2*10 WB5557M-20 37.80 43.20
2*11 WB5557M-22 42.00 47.40
2*12 WB5557M-24 46.20 51.60



المادة :
الغلاف: نايلون 66 UL 94V-2 والطرف: طلاء نحاسي: مطلي بالقصدير ومطلي بالذهب
سي كيه تي رقم الجزء ديم أ ديم ب
2*1 WB5557W-02 5.40
2*2 WB5557W-04 4.20 9.60
2*3 WB5557W-06 8.40 13.80
2*4 WB5557W-08 12.60 18.00
2*5 WB5557W-10 16.80 22.20
2*6 WB5557W-12 21.00 26.40
2*7 WB5557W-14 25.20 30.60
2*8 WB5557W-16 29.40 34.80
2*9 WB5557W-18 33.60 39.00
2*10 WB5557W-20 37.80 43.20
2*11 WB5557W-22 42.00 47.40
2*12 WB5557W-24 46.20 51.60
