هل تحتاج الأجهزة الإلكترونية المختلفة إلى تصميمات مختلفة لموصلات FPC؟

تستمر الأجهزة الإلكترونية في أن تصبح أكثر إحكاما ومرونة في الاستخدام اليومي. قد يضع الهاتف الذكي العديد من المكونات في مساحة داخلية محدودة. قد يحتاج جهاز العرض إلى موصل يمكن تركيبه خلف لوحة رفيعة. قد يكون للمنتج الطبي أولويات مختلفة تتعلق بالتجميع والصيانة.

تساعد موصلات FPC على توصيل الدوائر المطبوعة المرنة بأجزاء أخرى من النظام الإلكتروني. شكلها الصغير يمكن أن يجعلها مفيدة عندما تشغل الأسلاك التقليدية مساحة أكبر. ومع ذلك، لا يمكن لتصميم موصل واحد أن يناسب كل الأجهزة تلقائيًا.

يمكن أن تختلف احتياجات المنتج القابل للارتداء عن احتياجات جهاز التحكم الصناعي. قد يكون لوحدة الكاميرا تصميم مختلف عن مجموعة الشاشة. وهذا يخلق سؤالاً طبيعيًا للمصنعين والمشترين: هل يجب أن تتغير تصميمات موصلات FPC وفقًا للجهاز الإلكتروني؟

في كثير من الحالات، تعتمد الإجابة على بنية المنتج، والمساحة المتوفرة، وطريقة الاتصال، وعملية التجميع، والاستخدام المقصود.

لماذا تحتاج الأجهزة الإلكترونية المختلفة إلى تصميمات مختلفة لموصلات FPC؟

تم تصميم المنتجات الإلكترونية حول تخطيطات داخلية مختلفة. يمكن وضع المكونات بالقرب من بعضها البعض، أو ترتيبها على طول حافة ضيقة، أو توصيلها عبر أقسام متحركة. يحتاج الموصل إلى العمل ضمن تلك البيئة المحددة.

موصل FPC ليس مكونًا معزولًا. ويصبح جزءًا من نظام الاتصال الداخلي للجهاز. يمكن أن يؤثر شكلها وترتيبها على كيفية وصول الدائرة المرنة إلى مكون آخر.

يمكن أن تؤدي عدة عوامل إلى إنشاء متطلبات مختلفة للموصل:

• مساحة التثبيت المتاحة
• موقف الدائرة المرنة
• اتجاه الاتصال
• هيكل الجهاز
• طريقة التجميع
• تردد الاتصال والانقطاع
• الظروف البيئية
• احتياجات الصيانة
• التصميم الشامل للمنتج

قد يركز جهاز استهلاكي صغير الحجم بشكل كبير على المساحة. قد يولي المنتج الصناعي مزيدًا من الاهتمام للاستقرار والوصول إلى الخدمة. قد يحتاج الجهاز القابل للارتداء إلى ترتيب اتصال يعمل داخل جسم منتج منحني صغير.

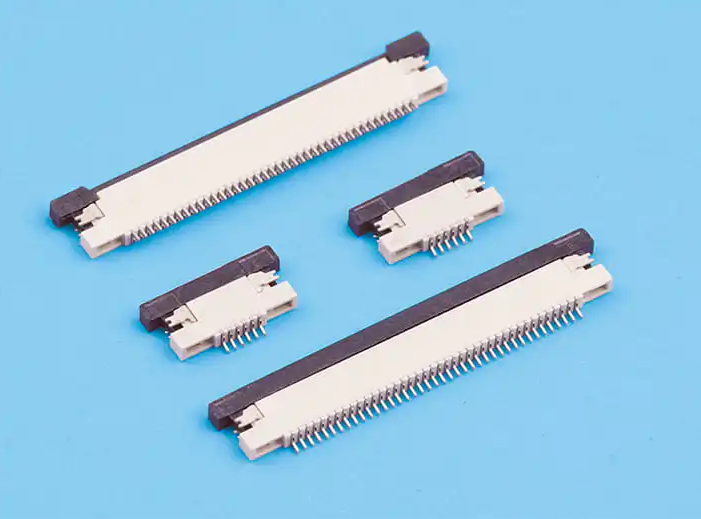

هذه الاختلافات تشرح السبب الشركة المصنعة للموصل FPC تقديم تصميمات مختلفة بدلاً من الاعتماد على تنسيق قياسي واحد لكل تطبيق.

كيف يؤثر حجم الجهاز على اختيار موصل FPC؟

الفضاء هو أحد الاعتبارات الهامة في مجال الالكترونيات الحديثة. غالبًا ما يحتاج المصممون إلى ملاءمة العديد من المكونات في منطقة داخلية محدودة. يجب أن يشغل الموصل موضعه دون التدخل في الأجزاء المجاورة.

يمكن للأجهزة الصغيرة أن تجعل هذا التحدي أكثر وضوحًا. قد لا تحتوي الأجهزة الإلكترونية القابلة للارتداء والكاميرات المدمجة والمنتجات المحمولة وأجهزة التحكم الصغيرة على مساحة كبيرة لهياكل الاتصال التقليدية.

يمكن أن يوفر موصل FPC خيار اتصال مدمج، ولكن لا يزال يتعين على الاختيار أن يتطابق مع تخطيط الجهاز.

على سبيل المثال، قد يأخذ المصممون في الاعتبار ما يلي:

المساحة المتوفرة: يجب أن يتناسب الموصل مع منطقة التثبيت المخطط لها.

اتجاه الاتصال: يمكن أن يؤثر موضع الدائرة المرنة على كيفية ترتيب الموصل.

المكونات القريبة: يجب ألا يتداخل الموصل دون داع مع الأجزاء المحيطة.

وصول الجمعية: يحتاج العمال أو الآلات إلى وصول كافٍ لوضع المكون وتوصيله.

وهذا يعني أن الحجم الصغير وحده لا يحدد الموصل الصحيح. التخطيط العام مهم.

قد يستمر الموصل الملائم جسديًا في خلق مشكلات إذا كان موضعه يجعل التجميع صعبًا أو إذا كانت الدائرة المرنة تحتاج إلى الانحناء في اتجاه غير مناسب.

ما هي احتياجات موصل FPC للأجهزة المحمولة والمحمولة؟

غالبًا ما تركز الأجهزة الإلكترونية المحمولة والمتنقلة بشدة على الهياكل الداخلية المدمجة. قد تحتوي الهواتف الذكية والمنتجات المحمولة والكاميرات المدمجة والأجهزة المحمولة الأخرى على العديد من المكونات داخل جسم صغير نسبيًا.

في هذه المنتجات، يمكن لموصلات FPC دعم الاتصالات بين الوحدات الداخلية مع السماح للدوائر المرنة بمتابعة المساحة المتوفرة.

قد ينتبه المصممون إلى:

وضع مدمج

يجب أن يتناسب الموصل بشكل طبيعي مع التصميم الداخلي.

إمكانية الوصول إلى الاتصال

تحتاج فرق التجميع إلى طريقة عملية لتوصيل الدائرة المرنة.

سمك المنتج

قد تحتاج المكونات الداخلية إلى العمل ضمن مساحة رأسية محدودة.

توجيه الدائرة

قد تحتاج الدائرة المرنة إلى التنقل حول المكونات الأخرى.

هيكل المنتج

يجب أن يعمل الموصل مع الهيكل العام والترتيب الداخلي.

تميل المنتجات المحمولة أيضًا إلى التعامل معها بشكل متكرر. ولذلك يحتاج نظام الاتصال الداخلي إلى أن يتناسب مع الطريقة التي يتم بها تجميع المنتج النهائي وصيانته.

الهدف ليس مجرد جعل الموصل أصغر. يحتاج الموصل إلى العمل كجزء من هيكل المنتج بأكمله.

هل يمكن أن تتطلب أجهزة العرض تصميمات مختلفة لموصلات FPC؟

تعرض شاشات العرض مجموعة أخرى من المتطلبات. قد تحتوي مجموعة الشاشة على بنية رفيعة ومساحة حافة محدودة ودائرة مرنة تحتاج إلى الاتصال بجزء آخر من الجهاز.

يمكن لأجهزة التلفزيون والشاشات ولوحات التحكم وشاشات السيارات والشاشات المحمولة استخدام ترتيبات داخلية مختلفة.

قد يعتمد موضع الموصل على مكان خروج الدائرة المرنة من الشاشة. يمكن أن يؤثر اتجاهها أيضًا على كيفية وصول الدائرة إلى المكون التالي.

هناك طريقة مفيدة لعرض هذه الاختلافات وهي من خلال بنية الجهاز:

نوع الجهاز	اعتبارات موصل FPC المحتملة
شاشة محمولة	ترتيب داخلي مدمج
لوحة التحكم	تجميع مريح واتصال مستقر
عرض السيارات	الاعتبارات الفضائية والبيئية
شاشة الكاميرا	تخطيط داخلي صغير
العرض الصناعي	احتياجات الصيانة والتركيب
مراقب المستهلك	هيكل المنتج and assembly process

قد تبدو الشاشة نفسها بسيطة من الخارج. ومع ذلك، داخليًا، يمكن أن يختلف ترتيب الاتصال تمامًا من منتج إلى آخر.

وهذا هو السبب في أن اختيار الموصل يحدث غالبًا جنبًا إلى جنب مع تصميم المنتج وليس بعد تطوير الجهاز بالكامل بالفعل.

كيف تختلف تصميمات موصل FPC عن الأجهزة القابلة للارتداء؟

تمثل الإلكترونيات القابلة للارتداء تحديًا آخر مثيرًا للاهتمام. قد يحتاج الجهاز القابل للارتداء إلى أن يتناسب مع الجسم أو داخل هيكل منحني صغير. يمكن أن تكون المساحة المتاحة محدودة في أكثر من اتجاه.

قد لا يكون الموصل الذي يعمل في جهاز إلكتروني مسطح مناسبًا لمنتج ذي بنية داخلية منحنية.

قد يفكر المصممون في كيفية تحرك الدائرة المرنة داخل الهيكل وكيف يتناسب الموصل مع المكونات الصغيرة الأخرى.

يمكن أن تشمل المنتجات القابلة للارتداء ما يلي:

• الساعات الذكية
• أجهزة اللياقة البدنية
• الإلكترونيات المدمجة المتعلقة بالصحة
• أجهزة الاستشعار المحمولة
• الالكترونيات الشخصية الصغيرة

غالبًا ما تضع هذه المنتجات أهمية على الاكتناز والتنظيم الداخلي.

قد يحتاج الموصل إلى شغل موضع محدد بعناية حتى لا يتداخل مع الأجزاء الأخرى. تحتاج طريقة الاتصال أيضًا إلى العمل مع عملية التصنيع.

وهذا يخلق سببًا آخر لتصميمات موصلات FPC المختلفة. يمكن لشكل المنتج نفسه أن يؤثر على استراتيجية الاتصال.

لماذا تمتلك الإلكترونيات الصناعية متطلبات موصل مختلفة؟

قد تعمل الإلكترونيات الصناعية في بيئات تختلف عن المنتجات الاستهلاكية. قد تولي معدات التحكم وأجهزة القياس وأنظمة المصانع والمنتجات الصناعية الأخرى مزيدًا من الاهتمام للتركيب والصيانة والتشغيل المتكرر.

قد يحتوي الجهاز أيضًا على بنية داخلية أكبر، مما يمنح المصممين مساحة أكبر للعمل بها. هذا لا يعني أن اختيار الموصل يصبح بسيطًا.

يمكن أن يكون للمنتجات الصناعية تحدياتها الخاصة. قد تحتاج المكونات إلى أن تظل منظمة لعمل الخدمة. قد يتم فتح بعض الأجهزة أثناء الصيانة. ويمكن تجميع البعض الآخر كجزء من نظام إنتاج أكبر.

في هذه الحالات، قد يأخذ المشترون في الاعتبار ما يلي:

سهولة التجميع: هل يمكن للعمال تركيب الموصل دون صعوبة غير ضرورية؟

استقرار الاتصال: هل يمكن أن يظل الاتصال مناسبًا أثناء الاستخدام العادي للمعدات؟

الوصول إلى الصيانة: هل يمكن للفنيين الوصول إلى الاتصال عند الحاجة إلى الخدمة؟

بيئة المنتج: هل الموصل مناسب للظروف المحيطة؟

استمرارية العرض: هل يمكن أن يظل تصميم الموصل نفسه متاحًا للإنتاج المستمر؟

توضح هذه الاعتبارات كيف يمكن أن تؤثر متطلبات التطبيق على اختيار الموصل حتى عندما لا يكون الجهاز صغيرًا بشكل خاص.

كيف تؤثر عملية التجميع على تصميم موصل FPC؟

يجب أن يعمل الموصل ليس فقط داخل الجهاز النهائي ولكن أيضًا أثناء التصنيع.

يمكن تجميع المنتجات الإلكترونية يدويًا، من خلال معدات آلية، أو من خلال مجموعة من العمليات المختلفة. يمكن أن يؤثر تصميم الموصل على مدى سهولة وضع الدائرة المرنة وتأمينها.

قد يؤدي الموصل الذي يبدو مناسبًا في رسم المنتج إلى خلق تحديات عملية على خط الإنتاج.

لذلك قد يأخذ المصنعون بعين الاعتبار ما يلي:

تحديد موضع المكونات

يجب أن يكون من السهل وضع الموصل في الموقع المخطط له.

إدخال دائرة مرنة

يجب أن تتطابق عملية الاتصال مع الطريقة التي يتم بها التعامل مع الدائرة أثناء التجميع.

اتساق الإنتاج

يجب أن يدعم التصميم عملية التجميع القابلة للتكرار.

التفتيش

يحتاج العمال إلى طريقة عملية للتحقق من الاتصال.

الصيانة

إذا كان المنتج النهائي يحتاج إلى صيانة، فيجب أخذ التوصيل بعين الاعتبار خلال مرحلة التصميم.

تعتبر هذه العلاقة بين تصميم الموصل وتجميعه ذات أهمية خاصة بالنسبة للمنتجات المصنعة بكميات أكبر. يمكن أن تصبح الصعوبات الصغيرة أكثر وضوحًا عند تكرارها عبر العديد من الوحدات.

ما الذي يجب على المشترين مناقشته مع الشركة المصنعة لموصل FPC؟

يجب أن يتضمن اختيار موصل FPC أكثر من مجرد تقديم اسم المنتج. يمكن للمشترين تقديم معلومات للشركات المصنعة حول الجهاز الفعلي واحتياجات الاتصال الخاصة به.

قد تغطي المناقشة المفيدة عدة مجالات.

1. تطبيق الجهاز

اشرح نوع المنتج الإلكتروني الذي سيستخدم الموصل. يمكن للشركة المصنعة أن تفهم المتطلبات بشكل أفضل عندما يكون التطبيق واضحًا.

2. مساحة التثبيت

تقديم معلومات حول المنطقة المتاحة. ويساعد هذا في تحديد تصميمات الموصلات التي يمكن أن تناسب بنية الجهاز.

3. ترتيب الدوائر المرنة

يمكن أن يؤثر موضع واتجاه الدائرة المرنة على اختيار الموصل. يجب على المشترين شرح كيفية وصول الدائرة إلى نقطة الاتصال.

4. طريقة التجميع

أخبر الشركة المصنعة ما إذا كان سيتم تجميع المنتج يدويًا أو من خلال معدات الإنتاج. يمكن أن يؤثر هذا على الاختيار العملي للموصل.

5. متطلبات الصيانة

إذا كان الجهاز قد يحتاج إلى خدمة داخلية، فقد يصبح الوصول إلى الموصل أحد الاعتبارات المهمة.

6. بيئة العمل المتوقعة

يمكن أن تؤثر الظروف المحيطة على نوع الموصل المناسب للتطبيق.

يمكن أن يؤدي الاتصال الواضح إلى تقليل مخاطر اختيار الموصل بناءً على المظهر أو المواصفات العامة فقط.

هل يمكن لتصميم موصل FPC واحد أن يخدم أجهزة إلكترونية متعددة؟

في بعض الأحيان قد يعمل نفس تصميم الموصل عبر منتجات مختلفة. يمكن أن يحدث هذا عندما تشترك الأجهزة في تخطيطات داخلية ومتطلبات اتصال متشابهة.

ومع ذلك، لا ينبغي للمصنعين أن يفترضوا أن تصميمًا واحدًا سوف يناسب كل تطبيق تلقائيًا.

حتى المنتجات الموجودة ضمن نفس الفئة يمكن أن يكون لها هياكل مختلفة. قد يكون لجهازين محمولين مواضع مختلفة للمكونات الداخلية. قد يستخدم منتجان للعرض ترتيبات دوائر مختلفة. قد يكون لمنتجين للتحكم الصناعي طرق تجميع مختلفة.

وهذا هو السبب في أن اختيار الموصل غالبًا ما يتضمن توازنًا بين التقييس واحتياجات التطبيق.

يمكن لتصميمات الموصلات القياسية تبسيط عملية الشراء والإنتاج عندما تكون المتطلبات متشابهة. يمكن النظر في تصميمات أكثر تخصصًا عندما يكون للجهاز مساحة أو تخطيط أو متطلبات اتصال غير عادية.

النقطة المهمة هي أن الموصل يجب أن يخدم المنتج بدلاً من إجبار المنتج على التكيف مع الموصل دون داع.

كيف يستجيب مصنعو موصلات FPC لاحتياجات الأجهزة المختلفة؟

ومع استمرار تنوع المنتجات الإلكترونية، مصنع موصل FPC لديك المزيد من سيناريوهات التطبيق للنظر فيها. قد يحتاج مورد الموصل إلى دعم منتجات تتراوح من الأجهزة الإلكترونية الاستهلاكية المحمولة إلى المعدات الصناعية.

وقد شجع هذا الاهتمام على عدة مجالات:

• أشكال موصلات مختلفة
• اتجاهات اتصال مختلفة
• هياكل المنتج المدمجة
• ترتيبات الدوائر المرنة
• متطلبات التجميع المختلفة
• تصميمات خاصة بالتطبيقات
• تصنيع متناسق
• تخصيص المنتج

يحتاج المصنعون أيضًا إلى التواصل مع مصممي الأجهزة في وقت مبكر من عملية التطوير. عندما تتم مناقشة متطلبات الموصل مبكرًا، يصبح من الأسهل النظر في الاتصال جنبًا إلى جنب مع بقية بنية المنتج.

يمكن أن يساعد هذا الأسلوب في منع حدوث مشكلة تصميم شائعة: اختيار الموصل بعد تحديد المساحة المتوفرة بالفعل.

قد تكون موصلات FPC عبارة عن مكونات صغيرة، لكن موقعها يمكن أن يؤثر على ترتيب الأجزاء المحيطة. وبالتالي يمكن أن يصبح تصميمها جزءًا من عملية تطوير المنتج الأوسع.

لا تتطلب الأجهزة الإلكترونية المختلفة بالضرورة تصميمات مختلفة تمامًا لموصلات FPC. ومع ذلك، فإن هياكلها الفردية واحتياجاتها التشغيلية يمكن أن تجعل أشكال الموصلات المختلفة أكثر ملاءمة.

تتشكل العلاقة بين الموصل والجهاز من خلال المساحة وتخطيط الدائرة والتجميع والصيانة والتطبيق. بالنسبة للمصنعين والمشترين، فإن فهم هذه الاتصالات يمكن أن يجعل اختيار موصل FPC أكثر توافقًا مع الاحتياجات الفعلية للمنتج الإلكتروني النهائي.
