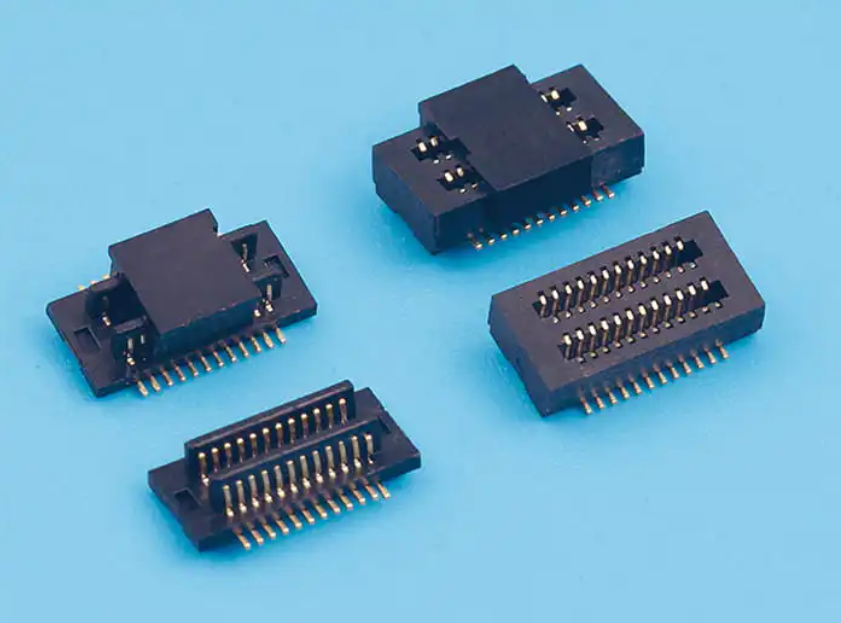

ما هي لوحة الطاقة لموصل اللوحة

أ لوحة الطاقة إلى موصل اللوحة هو جزء صغير ولكنه مهم داخل العديد من المنتجات الإلكترونية. فهو يربط لوحة دائرة بأخرى ويسمح بمرور الطاقة مباشرة بينهما. ليس هناك حاجة إلى سلك خارجي. يتم الاتصال داخل الجهاز، في مساحة صغيرة جدًا.

عادة لا تراه من الخارج. إنه يجلس بين اللوحات، ويقوم بهدوء بمهمة واحدة: الحفاظ على تحرك الطاقة حيثما تكون هناك حاجة إليها.

في العديد من الأنظمة، يتم تقسيم الإلكترونيات إلى لوحات مختلفة. قد تتولى إحدى اللوحات التحكم، وأخرى قد تتولى السلطة، وأخرى قد تدير الإشارات. يصبح الموصل هو الجسر بينهما.

كيف يحدث نقل الطاقة بين لوحتين؟

داخل الجهاز، غالبًا ما يتم وضع اللوحات بالقرب من بعضها البعض. في بعض الأحيان يتم تكديسها. في بعض الأحيان يجلسون جنبًا إلى جنب.

عندما يتم تجميع النظام، يقع الموصل بين نقاط الاتصال على كلا اللوحتين. بمجرد محاذاة، فإنه يخلق مسارا مباشرا للكهرباء.

الفكرة بسيطة:

• لوحة واحدة ترسل الطاقة
• الموصل يحمله
• المجلس الآخر يستقبله

لا يوجد مسار توجيه طويل داخل الجهاز. المسافة قصيرة. يساعد ذلك في الحفاظ على التصميم الداخلي نظيفًا ومضغوطًا.

في الاستخدام الحقيقي، يعد الاستقرار أكثر أهمية من التعقيد. إذا ظلت الألواح متوازية، فسيظل تدفق الطاقة ثابتًا.

لماذا لا نستخدم الأسلاك فقط بدلاً من ذلك؟

لا تزال الأسلاك قادرة على القيام بهذه المهمة، لكنها تشغل مساحة أكبر. غالبًا ما تكون المساحة داخل المنتجات الإلكترونية الصغيرة محدودة.

أ board to board connector removes the need for loose wiring inside the system. That changes the internal structure in a few practical ways:

• عدد أقل من الكابلات داخل السكن
• مسار طاقة أقصر بين اللوحات
• تجميع داخلي أسهل
• تخطيط أنظف للتصاميم المدمجة

في الأجهزة التي تحتوي على لوحات متعددة مكدسة، ستصبح الأسلاك فوضوية بسرعة. اتصال اللوحة المباشر يبقي كل شيء في محله.

كما أنه يقلل من الحركة داخل المنتج. بمجرد إصلاحه، لا يتغير الاتصال بسهولة أثناء الاستخدام العادي.

كيف يبدو تخطيط اتصال اللوحة النموذجي؟

لا يوجد تخطيط واحد. تستخدم المنتجات المختلفة ترتيبات مختلفة اعتمادًا على المساحة والوظيفة.

تتضمن بعض التخطيطات الشائعة ما يلي:

يعد التكديس العمودي أمرًا شائعًا عندما تكون المساحة ضيقة. يتم استخدام التخطيطات جنبًا إلى جنب عند الحاجة إلى تدفق الهواء أو مساحة الوصول. تظهر التخطيطات المختلطة في الأنظمة الأكثر تعقيدًا حيث يتم فصل الوظائف.

ما هو الدور الذي تلعبه في توزيع الطاقة؟

داخل الجهاز، لا تنتقل الطاقة إلى كل مكان في وقت واحد. يتم توجيهه من جزء إلى آخر.

أ board to board connector helps guide that movement between sections. It connects different functional boards so each one gets the power it needs.

بعبارات بسيطة:

• لوحة واحدة بمثابة المصدر
• الموصل ينقل الطاقة
• يستخدمه مجلس آخر

وهذا يبقي النظام منظمًا. يمكن لكل مجلس التركيز على وظيفته الخاصة بينما يظل جزءًا من نفس الهيكل.

كما أنه يساعد على تقليل المسارات الداخلية الطويلة التي قد تشغل مساحة أو تعقد التصميم.

أين يتم استخدامه بشكل شائع؟

تظهر موصلات لوحة الطاقة إلى اللوحة في العديد من أنواع الإلكترونيات. فهي لا تقتصر على صناعة واحدة.

يمكنك العثور عليها في:

• معدات التحكم الصناعية
• أجهزة الاتصالات
• وحدات الطاقة
• الأنظمة الإلكترونية المدمجة
• منتجات مدمجة متعددة اللوحات

في المعدات الصناعية، يعد الاستقرار أمرًا مهمًا لأن الأنظمة قد تعمل لفترات طويلة. في الإلكترونيات المدمجة، يكون التركيز عادةً على توفير المساحة.

على الرغم من اختلاف التطبيقات، تظل الفكرة كما هي: توصيل اللوحات ونقل الطاقة بطريقة بسيطة.

كيف يؤثر التصميم على الاستخدام الحقيقي؟

الموصل نفسه صغير، لكن تفاصيل التصميم مهمة كثيرًا.

أ few key points influence how it works in practice:

• مدى جودة اصطفاف لوحتين
• مدى استقرار نقاط الاتصال
• مقدار الضغط المطلوب أثناء التجميع
• كيف يحمل الهيكل أثناء الاستخدام

إذا كانت المحاذاة معطلة قليلاً، فقد لا يتم تثبيت الاتصال بشكل صحيح. إذا كان الضغط غير متساوٍ، فقد يصبح الاتصال غير مستقر بمرور الوقت.

يركز التصميم عادةً على الحفاظ على ثبات الأشياء أثناء التجميع والاستخدام. بمجرد التثبيت، من المتوقع أن يبقى الموصل في مكانه دون تعديل.

ما هي التحديات التي تأتي مع توصيلات الطاقة من لوحة إلى لوحة؟

على الرغم من أن الفكرة بسيطة، إلا أن الاستخدام الحقيقي له بعض التحديات العملية.

إحدى المشكلات الشائعة هي المحاذاة. يجب أن يجتمع مجلسان في الموضع الصحيح. التحولات الصغيرة يمكن أن تؤثر على الاتصال.

أnother challenge is space. As devices become smaller, internal room becomes tighter. The connector must fit without affecting other parts.

يمكن أن تؤثر الحرارة داخل الجهاز أيضًا على الاستقرار على المدى الطويل. عندما تعمل الأنظمة لفترة طويلة، قد تؤثر التغيرات في درجات الحرارة الداخلية على المواد المحيطة بالموصل.

الاهتزاز هو عامل آخر، وخاصة في البيئات الصناعية. يمكن أن تؤثر الحركة المستمرة ببطء على استقرار التلامس إذا لم يكن الهيكل قويًا بدرجة كافية.

عادة ما يتم حل هذه المشكلات من خلال التخطيط الدقيق للتخطيط قبل التجميع.

كيف يغير التصميم المعياري طريقة استخدامه؟

تم بناء العديد من الأنظمة الإلكترونية الحديثة في وحدات. بدلاً من لوحة واحدة كبيرة، يتم تقسيم الوظائف إلى أجزاء أصغر.

يتولى كل مجلس مهمة محددة:

• واحد للسلطة
• واحد للتحكم
• واحدة للاتصالات

تربط لوحة الطاقة بموصل اللوحة هذه الوحدات معًا.

هذا الهيكل يجعل الأنظمة أسهل في البناء والتعديل. إذا تغيرت وحدة واحدة، فإن الوحدات الأخرى لا تحتاج إلى إعادة تصميم كاملة.

كما أنه يساعد أثناء الإصلاحات. يمكن في بعض الأحيان استبدال لوحة واحدة دون لمس بقية النظام.

ما الذي يجب مراعاته عند اختيار الموصل؟

الاختيار لا يقتصر فقط على الشكل. ذلك يعتمد على كيفية بناء النظام بأكمله.

تشمل النقاط الرئيسية عادةً ما يلي:

• المساحة المتاحة بين المجالس
• مقدار الطاقة التي تحتاج إلى المرور عبرها
• كيف يتم ترتيب المجالس
• مدى استقرار النظام أثناء الاستخدام
• كيف يتم التجميع في الإنتاج

المنتجات المختلفة لها أولويات مختلفة. قد يركز جهاز صغير على توفير المساحة. قد يركز النظام الصناعي بشكل أكبر على الاستقرار والاستخدام على المدى الطويل.

لذلك يتم اختيار الموصل بناءً على سلوك النظام، وليس فقط الحجم أو المظهر.

كيف تتناسب مع الإلكترونيات الحديثة؟

تتجه الإلكترونيات الحديثة نحو حجم أصغر وكثافة وظيفية أعلى. يتم تعبئة المزيد من الميزات في مساحة أقل.

في هذه الحالة، تساعد الموصلات من لوحة إلى لوحة في الحفاظ على إمكانية التحكم في البنية الداخلية. إنها تسمح للمصممين بتقسيم الوظائف عبر لوحات متعددة مع الحفاظ على روابط الطاقة الداخلية القوية.

داخل المنتج النهائي، لا تراها. ولكنها جزء من كيفية بقاء النظام منظمًا وعمليًا.

وهي توضع بين اللوحات، وتحافظ على تدفق الطاقة بهدوء، بينما يتعامل الجهاز مع كل شيء آخر.
