ما هو موصل BTB عالي السرعة وكيف يعمل في الأجهزة الإلكترونية

داخل المنتجات الإلكترونية الحديثة، يتم إخفاء بعض الهيكل الحقيقي. يرى المستخدمون الشاشات والأزرار والأسطح الملساء. ما لا يرونه هو نظام متعدد الطبقات من لوحات الدوائر التي تعمل معًا في مساحة ضيقة.

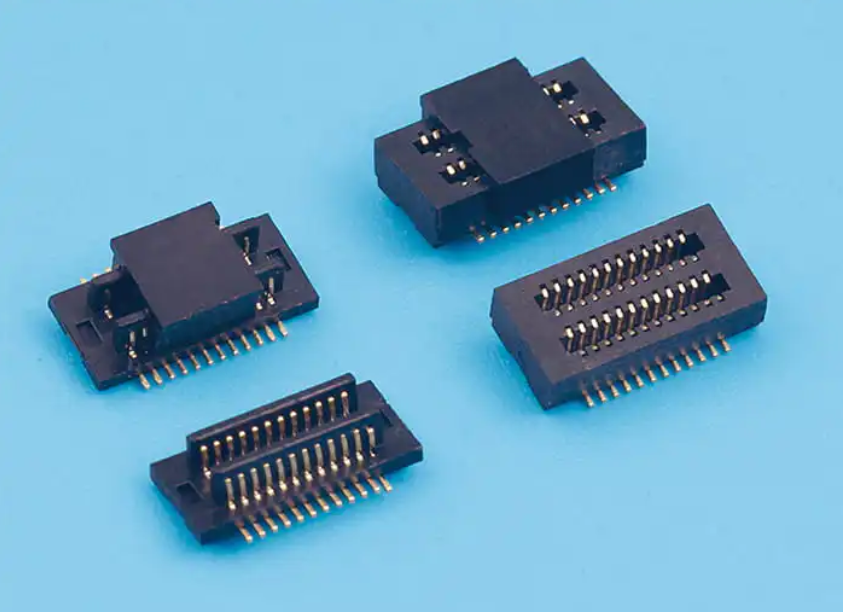

أ موصل BTB عالي السرعة يجلس داخل هذا الهيكل. إنها صغيرة الحجم، وغالبًا ما يتم تجاهلها، ولكنها تلعب دورًا ثابتًا في كيفية تواصل الأجزاء المختلفة من الجهاز. مع استمرار المنتجات الإلكترونية في الانكماش مع اكتساب المزيد من الوظائف، أصبح هذا النوع من الموصلات رابطًا داخليًا مشتركًا بين اللوحات.

لا يؤدي وظيفة مرئية من تلقاء نفسه. قيمتها تأتي من استقرار الاتصال وكفاءة المساحة.

ما هو موصل BTB عالي السرعة من الناحية العملية؟

أ الشركة المصنعة لموصل BTB هو مكون اتصال من لوحة إلى لوحة يستخدم داخل الأجهزة الإلكترونية. فهو يربط بين لوحتين من الدوائر المطبوعة حتى يتمكنوا من تبادل الإشارات والطاقة دون استخدام أسلاك طويلة.

الفكرة بسيطة. بدلاً من ربط الألواح بالكابلات، يتم وضعها بالقرب من بعضها البعض. يشكل الموصل واجهة مباشرة بينهما.

يسمح هذا الهيكل بما يلي:

• تخطيطات داخلية مدمجة
• مسارات إشارة أقصر
• تكديس اللوحة المنظمة
• تقليل تعقيد الأسلاك الداخلية

في العديد من الأجهزة، تتولى إحدى اللوحات مهام المعالجة بينما تركز لوحة أخرى على العرض أو الطاقة أو الاتصال. يسمح الموصل لهذه اللوحات المنفصلة بالتصرف كنظام متكامل واحد.

لماذا تستخدم موصلات BTB على نطاق واسع في الإلكترونيات الحديثة؟

لقد تحول التصميم الإلكتروني نحو الهياكل المعيارية. بدلاً من بناء كل شيء على لوحة واحدة، تقوم الشركات المصنعة بتقسيم الوظائف عبر لوحات أصغر متعددة.

وهذا النهج يجلب المرونة، ولكنه يخلق أيضًا تحديًا. يجب أن تتواصل هذه اللوحات بكفاءة داخل مساحة محدودة.

تعمل موصلات BTB على حل هذه المشكلة من خلال العمل كجسور داخلية بين الوحدات.

أنها تساعد:

• تقليل المساحة المستخدمة بواسطة الأسلاك
• دعم هياكل اللوحة المكدسة
• تبسيط تخطيط التخطيط الداخلي
• الحفاظ على مسارات اتصال مستقرة

أs devices become thinner and more function-dense, internal connection systems become more important than before.

كيف يعمل موصل BTB عالي السرعة داخل الجهاز؟

تعتمد عملية العمل على المحاذاة المادية المباشرة.

تم تصميم لوحتين من الدوائر مع مناطق موصل متطابقة. أثناء التجميع، يتم وضعها بحيث تواجه هذه المناطق بعضها البعض. عندما يثبتها الضغط أو الدعم الهيكلي في مكانها، تتصل نقاط اتصال متعددة في وقت واحد.

يؤدي هذا إلى إنشاء مسار كهربائي مباشر بين اللوحات.

أ simplified breakdown of the process:

1. يتم وضع لوحة واحدة كهيكل أساسي
2. أnother board is positioned above or beside it
3. تتم محاذاة نقاط الموصل بعناية
4. تلتقي أسطح التلامس وتشكل مسارات متعددة للإشارة
5. يبدأ التواصل بين المجالس

وبمجرد توصيلها، يمكن أن تتحرك الإشارات بشكل مستمر دون الحاجة إلى أسلاك خارجية.

يعتمد استقرار هذه العملية بشكل كبير على دقة المحاذاة واتساق الاتصال.

لماذا يعد استقرار الإشارة مهمًا جدًا؟

داخل الأجهزة الإلكترونية، تنتقل الإشارات باستمرار بين الكتل الوظيفية المختلفة. تتحكم هذه الإشارات في سلوك العرض ومهام المعالجة والتنسيق الداخلي.

إذا كان الاتصال بين اللوحات غير مستقر، فقد تظهر انقطاعات صغيرة.

أ stable BTB connector helps reduce this risk by maintaining consistent contact between boards.

عندما يكون الاتصال مستقرا:

• تنتقل الإشارات مع انقطاعات أقل
• وحدات مختلفة تبقى متزامنة
• تبدو استجابة النظام أكثر اتساقًا
• يصبح التواصل الداخلي أكثر قابلية للتنبؤ به

وعلى الرغم من أن المستخدمين لا يرون هذه الإشارات مطلقًا، إلا أنهم يشعرون بالنتيجة في مدى سلاسة عمل الجهاز.

كيف يؤثر تصميم الهيكل على الأداء؟

يؤثر الهيكل على كيفية تصرف الموصل في ظل ظروف العمل الحقيقية.

توزع التصميمات المختلفة نقاط الاتصال بطرق مختلفة. يركز البعض على المسافات الضيقة للأجهزة المدمجة. ويعطي آخرون الأولوية للدعم الميكانيكي لدورات التجميع المتكررة.

تلعب العديد من العوامل الهيكلية دورًا:

• دقة محاذاة اللوحة
• التباعد بين نقاط الاتصال
• الاستقرار أثناء الإجهاد الميكانيكي
• التوافق مع تخطيطات الطبقات

حتى الاختلافات الهيكلية الصغيرة يمكن أن تؤثر على السلوك على المدى الطويل، خاصة في الأجهزة التي تخضع للتجميع أو الاهتزاز المتكرر.

ما أهمية التصميم المدمج في أنظمة الموصلات؟

تم تصميم الأجهزة الحديثة مع مراعاة محدودية المساحة. الهدف هو ملاءمة المزيد من الوظائف في أحجام أصغر.

تساعد موصلات BTB على تحقيق ذلك من خلال دعم ترتيبات اللوحة الرأسية أو المكدسة بشكل وثيق.

وهذا يلغي الحاجة إلى مسارات توجيه طويلة أو حلقات أسلاك خارجية.

التصميم الداخلي المدمج يسمح بما يلي:

• استغلال أفضل للمساحة المحدودة
• هيكل داخلي أنظف
• سهولة التكامل بين وحدات متعددة
• تبسيط تدفق تجميع المنتج

أs devices continue to become thinner, internal connection design becomes more important in overall engineering decisions.

كيف تؤثر جودة التصنيع على الأداء؟

أ well-designed connector still lives or dies by its manufacturing quality out in real-world use.

يمكن أن تؤثر الاختلافات الصغيرة أثناء الإنتاج على كيفية عمل جهات الاتصال، فضلاً عن موثوقية المنتج على المدى الطويل.

جوانب الإنتاج الرئيسية التي تهم:

• تشطيب موحد على الأسطح الملامسة
• أccurate alignment features
• جودة متسقة عبر كل دفعة إنتاج
• إنتاج مستقر من خلال عمليات الإنتاج المتكررة

التحكم الدقيق في الإنتاج يعني أن كل موصل يعمل بشكل موثوق. إذا تعثرت المعايير، ستبدأ الوحدات الفردية في الأداء بشكل مختلف.

من السهل اكتشاف هذه الفجوة، خاصة في مجال الإلكترونيات ذات الإنتاج الضخم.

كيف يؤثر التآكل أو الاستخدام المتكرر على الموصلات؟

أlthough BTB connectors are designed for stable use, they still experience changes over time.

قد يؤثر الاتصال الميكانيكي المتكرر ببطء على الأداء. في بعض الحالات، قد يظهر اختلاف طفيف في قوة التلامس أو المحاذاة بعد الاستخدام طويل الأمد.

تشمل العلامات الشائعة للتأثيرات المرتبطة بالتآكل ما يلي:

• تغييرات طفيفة في اتساق الإشارة
• اختلاف طفيف في شعور الاتصال أثناء التجميع
• انخفاض استقرار الاتصال بعد الدورات المتكررة
• زيادة الحساسية لدقة المحاذاة

عادة ما تتطور هذه التغييرات تدريجيًا وليس فجأة.

أين يتم استخدام موصلات BTB عالية السرعة بشكل شائع؟

تظهر موصلات BTB في العديد من أنواع الأنظمة الإلكترونية التي تتطلب بنية مدمجة وتصميمًا متعدد اللوحات.

تشمل التطبيقات النموذجية ما يلي:

• الالكترونيات الاستهلاكية المدمجة
• وحدات الاتصالات والشبكات
• أنظمة العرض والتحكم
• المعدات الإلكترونية المحمولة
• التجمعات الإلكترونية الصناعية

في كل حالة، يجب أن تعمل اللوحات المتعددة معًا في مساحة محدودة، مما يجعل الاتصال المباشر من لوحة إلى لوحة حلاً عمليًا.

كيف تدعم موصلات BTB اتجاهات التصميم الحديثة؟

يتجه تصميم المنتجات الإلكترونية نحو الهياكل المعيارية والطبقية. بدلاً من الاعتماد على لوحة دائرة كبيرة واحدة، يفضل المصممون لوحات وظيفية متعددة أصغر.

يعمل هذا النهج على تحسين المرونة في كل من التصميم والإنتاج.

تدعم موصلات BTB هذا الاتجاه من خلال تمكين:

• تكوينات لوحة مكدسة
• تغييرات تخطيط داخلية مرنة
• بنية النظام المعياري
• الاستخدام الفعال للمساحة

أs product functions increase, internal connection systems become part of the design foundation rather than just supporting components.

ما هي التحديات الموجودة في استخدام موصل BTB؟

على الرغم من استخدام موصلات BTB على نطاق واسع، إلا أنه يتعين عليك الانتباه جيدًا أثناء عملية التصميم.

فيما يلي المشاكل الرئيسية التي نراها غالبًا:

• الحفاظ على محاذاة المكونات بشكل صحيح في المساحات الضيقة
• جعل التصميم مضغوطًا بدرجة كافية دون فقدان الاستقرار الهيكلي
• ضمان الاتصال القوي حتى في حالة وجود اهتزاز
• التوافق مع أنماط لوحات الدوائر المختلفة

نحن نعمل دائمًا على حل هذه النقاط في مرحلة التصميم، بدلاً من محاولة إصلاحها بعد بدء الإنتاج.

كيف تؤثر موصلات BTB على موثوقية الجهاز بشكل عام؟

ترتبط موثوقية الجهاز ارتباطًا وثيقًا باستقرار الاتصال الداخلي. إذا ظلت اتصالات اللوحة مستقرة، فمن المرجح أن يعمل النظام بشكل ثابت مع مرور الوقت.

تساهم موصلات BTB في تحقيق هذا الاستقرار من خلال توفير مسارات اتصال منظمة بين اللوحات.

مع مرور الوقت، وهذا يدعم:

• التواصل الداخلي المستمر
• انخفاض تباين الأداء
• تنسيق أكثر سلاسة للنظام
• سلوك الجهاز أكثر قابلية للتنبؤ به

وعلى الرغم من أنها مكونات صغيرة، إلا أن دورها في الحفاظ على استقرار النظام مهم.

الأسئلة الشائعة

1. ماذا يفعل موصل BTB عالي السرعة؟

فهو يربط بين لوحتين من الدوائر داخل جهاز إلكتروني، مما يسمح للإشارات والطاقة بالمرور بينهما في هيكل مدمج.

2. لماذا يتم استخدام موصلات BTB بدلاً من الأسلاك؟

إنها توفر المساحة، وتقلل من تعقيد الأسلاك الداخلية، وتدعم التصميمات المدمجة متعددة اللوحات.

3. هل تؤثر المحاذاة على أداء موصل BTB؟

نعم. تضمن المحاذاة الصحيحة اتصالًا مستقرًا بين اللوحات، وهو أمر مهم لنقل الإشارة بشكل متسق.

4. أين يتم استخدام موصلات BTB بشكل شائع؟

يتم استخدامها في الإلكترونيات المدمجة وأنظمة الاتصالات ووحدات العرض والأجهزة الصناعية.

5. كيف تؤثر جودة الإنتاج على هذه الموصلات؟

يؤثر اتساق التصنيع على دقة المحاذاة واستقرار الاتصال، مما يؤثر على الأداء العام.

6. هل موصلات BTB مهمة للأجهزة الحديثة؟

نعم. إنها تدعم الهياكل متعددة اللوحات وتساعد في تمكين المنتجات الإلكترونية الأصغر حجمًا والأكثر كثافة في الوظائف.
