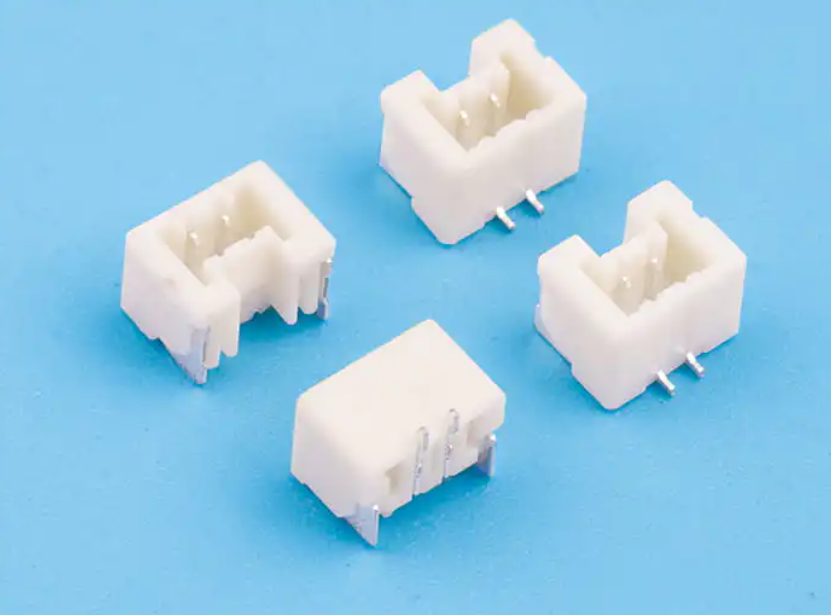

ما هو موصل Micro Board to Board المستخدم في الإلكترونيات المدمجة

في الإلكترونيات المدمجة، أصبح الفضاء عائقًا هادئًا يشكل كل قرارات التصميم تقريبًا. أصبحت الأجهزة أرق وأخف وزنا وأكثر طبقات في الهيكل. داخل هذه الأنظمة المرتبة بإحكام، لا تزال المكونات بحاجة إلى التواصل مع بعضها البعض بطريقة مستقرة. هذا هو المكان لوحة صغيرة إلى موصل اللوحة يظهر في العديد من التصاميم الحديثة.

إنه ليس جزءًا مرئيًا من المنتج النهائي. معظم المستخدمين لا يلاحظون ذلك أبدًا. ومع ذلك، فهي تلعب دورًا في الحفاظ على محاذاة الطبقات الإلكترونية الداخلية واتصالها عندما تكون المساحة محدودة ويكون تحمل الحركة صغيرًا.

لماذا تعتمد الإلكترونيات المدمجة على التوصيلات من لوحة إلى أخرى؟

داخل جهاز إلكتروني صغير، غالبًا ما يكون هناك أكثر من لوحة دائرة واحدة. بدلاً من نشر كل شيء على سطح واحد، يقوم المصممون بتكديس الطبقات. وهذا يساعد على توفير المساحة وتنظيم الوظائف.

عندما يتم تكديس اللوحات، فإنها لا تزال بحاجة إلى وسيلة لتمرير الإشارات والطاقة فيما بينها. يمكن استخدام الأسلاك، لكنها تأخذ مساحة ويمكن أن تؤدي إلى عدم الاستقرار عندما يصبح الهيكل كثيفًا.

يوفر موصل اللوحة الصغيرة إلى اللوحة جسرًا مباشرًا بين اللوحين. فهو يقلل من التوجيه غير المحكم داخل العلبة ويدعم تخطيطًا داخليًا أكثر نظافة.

الفكرة بسيطة. مسافة قصيرة، اتصال مباشر، الحد الأدنى من الحركة.

في المنتجات المدمجة، تعتبر هذه البساطة أكثر أهمية مما تبدو للوهلة الأولى.

كيف يتناسب موصل اللوحة الصغيرة مع اللوحة في المساحات الضيقة؟

غالبًا ما تترك الإلكترونيات المدمجة مجالًا صغيرًا جدًا لتغييرات البنية الداخلية. كل ملليمتر مهم. يتم ترتيب المكونات في طبقات تشبه الأوراق المكدسة تقريبًا.

تم تصميم موصل اللوحة إلى اللوحة ليجلس بين هذه الطبقات دون إضافة حجم ملحوظ. وهو يعمل كحلقة محاذاة صغيرة، مما يحافظ على اللوحات في مكانها مع السماح بالتواصل فيما بينها.

يكون الموضع عادةً عموديًا أو متوازيًا، اعتمادًا على هيكل الجهاز. بمجرد تثبيته، يصبح جزءًا من الإطار الداخلي وليس عنصرًا منفصلاً.

ما يجعلها مفيدة ليس الحجم وحده، ولكن كيف تدعم التراص دون فرض مساحة إضافية.

في العديد من التصاميم، يصبح الموصل جزءًا من المنطق الهيكلي. لم تعد اللوحات قطعًا مستقلة. لقد أصبحوا نظامًا متصلًا.

أين يتم استخدام موصلات اللوحة الصغيرة إلى اللوحة بشكل شائع؟

تظهر هذه الموصلات في العديد من المنتجات الإلكترونية المدمجة حيث تكون الطبقات الداخلية ضرورية. ولا يقتصر الاستخدام على فئة واحدة.

غالبًا ما توجد في الأجهزة التي تحتاج إلى تعبئة وظائف متعددة في حاوية صغيرة. يتعامل البعض مع التحكم، والبعض الآخر يتعامل مع توزيع الطاقة، والبعض الآخر يدير تدفق الإشارة.

نظرة عامة بسيطة:

يتغير الدور الدقيق اعتمادًا على البنية، لكن الغرض يظل مشابهًا. حافظ على توصيل اللوحات في بيئة مدمجة.

ما هي المشاكل التي تساعد في حلها في تصميم الدوائر الكثيفة؟

مع تقلص الأجهزة، يصبح التصميم الداخلي أكثر تعقيدًا. يتم وضع الألواح بالقرب من بعضها البعض. يتناقص التسامح مع الحركة. حتى الاختلال البسيط يمكن أن يؤثر على كيفية تفاعل الأجزاء.

إحدى المشكلات الشائعة هي صعوبة التوجيه. عندما تكون اللوحات قريبة، يصبح من الصعب إدارة الأسلاك بينها. تصبح مساحة مسارات التوجيه محدودة.

يقلل الموصل من اللوحة إلى اللوحة من الحاجة إلى مسارات الأسلاك الممتدة. يخلق واجهة مباشرة بين الأسطح.

التحدي الآخر هو الاستقرار الميكانيكي. في الأنظمة المكتظة بإحكام، يمكن أن تؤثر الحركة أو الاهتزاز على التوصيلات. يساعد الموصل المنظم في الحفاظ على المحاذاة بين اللوحات، مما يقلل من التحول غير المرغوب فيه.

هناك أيضًا مشكلة تعقيد التجميع. عندما تحتاج لوحات متعددة إلى الاتصال، يمكن أن تؤدي الأسلاك اليدوية إلى إبطاء الإنتاج. يعمل الموصل على تبسيط هذه الخطوة عن طريق تحويلها إلى عملية محاذاة منظمة.

كيف تتغير مرونة التصميم مع تكديس اللوحة؟

غالبًا ما تعتمد مرونة التصميم في الإلكترونيات المدمجة على مدى حرية ترتيب المساحة الداخلية. عندما يتم فرض كل شيء على مستوى واحد، تصبح الخيارات محدودة.

يسمح تكديس اللوحة للمصممين بتقسيم الوظائف عبر الطبقات. يمكن للوحة واحدة التعامل مع المعالجة، وأخرى يمكنها إدارة الطاقة، وأخرى يمكنها دعم وظائف الإدخال أو الإخراج.

موصل اللوحة إلى اللوحة يجعل هذا الفصل عمليًا. وبدون ذلك، سيكون من الصعب الحفاظ على التصاميم المكدسة.

كما أنه يدعم التفكير المعياري. بدلاً من إعادة تصميم النظام بالكامل، يمكن تعديل اللوحات الفردية مع الحفاظ على استقرار هيكل الاتصال.

غالبًا ما يستخدم هذا الأسلوب في المنتجات التي تحتاج إلى حجم صغير ولكن أيضًا إلى التعقيد الداخلي.

ماذا يحدث داخل هيكل اللوحة المكدسة؟

داخل النظام المكدس، يتم وضع اللوحات على مسافة قريبة. يقع الموصل بينهما ويقوم بإنشاء رابط يتم التحكم فيه.

على الرغم من أنها صغيرة، إلا أنها تؤثر على كيفية تصرف الهيكل بأكمله.

الاتصال ليس كهربائيًا فقط. كما أنه يساعد في الحفاظ على التباعد والمحاذاة بين اللوحات. وهذا يقلل من الضغط غير المتساوي داخل العلبة.

وبمرور الوقت، تساهم هذه المحاذاة الهيكلية في سلوك داخلي أكثر استقرارًا. من غير المرجح أن تنتقل اللوحات من موضعها أثناء المناولة أو الاستخدام.

في العديد من التصميمات المدمجة، يصبح الموصل جزءًا من التوازن الهيكلي وليس مجرد نقطة نقل.

لماذا يعتبر استقرار الإشارة مهمًا في التخطيطات المدمجة؟

عندما تصبح المساحة الداخلية ضيقة، تصبح مسارات الإشارة أقصر ولكنها أيضًا أكثر حساسية للتداخل من المكونات القريبة.

يؤدي الاتصال المباشر من لوحة إلى لوحة إلى تقليل مسافة السفر غير الضرورية للإشارات. وهذا يساعد في الحفاظ على الوضوح في مسارات الإرسال.

تعمل التوصيلات الأقصر أيضًا على تقليل التعرض لمصادر الضوضاء الداخلية داخل الجهاز. في حين أن الأنظمة المدمجة لا يمكنها إزالة التداخل بشكل كامل، إلا أنها يمكنها تقليل التعقيد غير الضروري في التوجيه.

يعمل الموصل كمسار يمكن التحكم فيه. فبدلاً من أن تتحرك الإشارات عبر مسارات ممتدة، فإنها تتحرك مباشرة بين الأسطح المحاذية.

تعد هذه المباشرة أحد الأسباب الرئيسية لاستخدام هذه الموصلات على نطاق واسع في الإلكترونيات المدمجة.

كيف يؤثر التصنيع على موثوقية الموصل؟

في بيئات الإنتاج الضخم، يمكن أن تؤثر الاختلافات الصغيرة في التجميع على مدى جودة محاذاة اللوحات. وهذا ينطبق بشكل خاص على الأنظمة المدمجة حيث تكون المسافات في حدها الأدنى.

يجب أن يدعم موصل اللوحة إلى اللوحة التجميع المتكرر دون فقدان اتساق المحاذاة. وهذا يتطلب أساليب إنتاج مستقرة وتصميم هيكلي متحكم فيه.

تركز المصانع غالبًا على السلوك القابل للتكرار. عندما تتصرف الموصلات بشكل متسق عبر الدُفعات، يصبح التكامل أكثر سلاسة بالنسبة للشركات المصنعة للأجهزة.

عامل مهم آخر هو التسامح مع المعالجة المتكررة. أثناء التجميع، قد يتم توصيل اللوحات وفصلها عدة مرات. يحتاج هيكل الموصل إلى الحفاظ على سلوك اتصال مستقر خلال هذه الدورات.

تلعب تجربة التصنيع دورًا هنا. تميل بيئات الإنتاج الأكثر استقرارًا إلى إنتاج سلوك موصل أكثر اتساقًا عبر دفعات مختلفة.

كيف يدعم اتجاهات تصغير المنتج؟

التصغير لا يقتصر فقط على جعل الأشياء أصغر. يتعلق الأمر بتركيب المزيد من الوظائف في مساحة أقل دون فقدان النظام الداخلي.

يسمح تكديس اللوحة المدعوم بالموصلات الصغيرة للمصممين بتقليل الانتشار الأفقي والتحرك نحو الترتيب الرأسي.

يعد هذا الهيكل الرأسي أحد الأساليب الرئيسية في الإلكترونيات المدمجة الحديثة. يسمح بوجود طبقات وظيفية متعددة في مسكن واحد.

بدلاً من التوسع إلى الخارج، تنمو التصميمات إلى الداخل في طبقات.

يصبح الموصل رابطًا صامتًا في هذه البنية ذات الطبقات. فهو يحافظ على تماسك النظام مع السماح لكل طبقة بالحفاظ على دورها الخاص.

ما هي اعتبارات التصميم المهمة عند استخدام هذه الموصلات؟

على الرغم من أن الموصل نفسه صغير، إلا أنه يؤثر على التخطيط العام للتخطيط.

أحد الاعتبارات هو المحاذاة. يجب وضع اللوحات بدقة بحيث تلتقي نقاط الاتصال بشكل صحيح.

آخر هو التباعد. يمكن أن تؤثر المسافة الكبيرة جدًا أو الصغيرة جدًا بين اللوحات على كيفية أداء الموصل داخل الهيكل.

الدعم الميكانيكي مهم أيضًا. في الأجهزة المدمجة، يجب التحكم في الحركة الداخلية لتجنب الضغط على نقاط الاتصال.

يأخذ المصممون أيضًا في الاعتبار كيفية ملاءمة الموصل لعملية التجميع الشاملة. إذا كان التثبيت معقدًا للغاية، فقد يؤدي ذلك إلى إبطاء تدفق الإنتاج.

تتم معالجة هذه الاعتبارات عادةً في وقت مبكر من مرحلة التصميم، نظرًا لأن تغييرها لاحقًا يمكن أن يؤثر على التخطيط الداخلي بأكمله.

لماذا يظل هذا المكون مهمًا في الإلكترونيات الحديثة؟

ومع استمرار تقلص الأجهزة، يصبح الهيكل الداخلي أكثر طبقات وأكثر اعتمادًا على الاتصالات قصيرة المدى.

يظل موصل اللوحة الصغيرة إلى اللوحة مناسبًا لأنه يدعم هذا التحول دون الحاجة إلى إعادة تصميم كبيرة للمنطق الداخلي.

فهو يسمح للأنظمة المدمجة بالبقاء منظمة مع الاستمرار في زيادة الكثافة الوظيفية.

وحتى مع تطور طرق الاتصال الأخرى، تظل الفكرة الأساسية مفيدة. محاذاة مباشرة، مسار قصير، اتصال منظم.

في الإلكترونيات المدمجة، غالبًا ما تدعم البساطة في الداخل التعقيد في الخارج.
