ما الذي يسبب ضعف الاتصال في اللوحة بدبابيس اللوحة وكيفية تجنبه

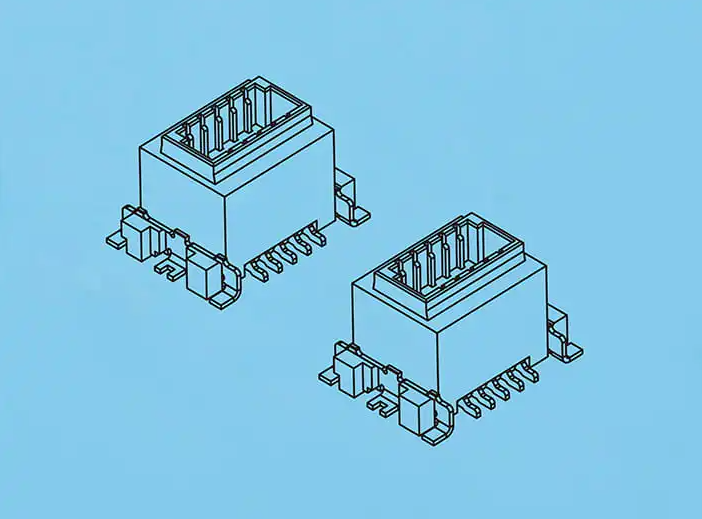

لوحة إلى لوحة دبابيس تُستخدم على نطاق واسع في الأنظمة الإلكترونية المدمجة حيث تكون المساحة محدودة ولكن لا يزال هناك حاجة إلى نقل إشارة مستقر. فهي تقوم بتوصيل لوحتي دوائر مباشرة، مما يسمح للأجهزة بالبقاء صغيرة مع الحفاظ على الاتصال الداخلي.

عندما يعمل كل شيء على النحو المنشود، يكون الاتصال مستقرًا ومتسقًا. لكن في الإنتاج الحقيقي والبيئات الحقيقية، يمكن أن تظهر مشكلات صغيرة. لا تؤدي هذه المشكلات دائمًا إلى إيقاف الجهاز تمامًا. وفي كثير من الأحيان، تظهر على شكل عدم استقرار، أو تقلب في الإشارة، أو انخفاض في الأداء يصعب تتبعه في البداية.

نادراً ما تأتي مشكلات الاتصال الضعيف من سبب واحد. وعادة ما تتراكم من خلال قرارات التصميم، وظروف التجميع، والتأثير الخارجي.

لماذا يؤدي الاختلال البسيط إلى حدوث مشكلة اتصال كبيرة؟

تعتمد أنظمة اللوحة إلى اللوحة على تحديد المواقع بدقة. على عكس الأسلاك السائبة، تعتمد هذه الوصلات على المحاذاة الدقيقة بين سطحين صلبين.

حتى التحول البسيط يمكن أن يغير كيفية تلامس الدبابيس مع بعضها البعض. في بعض الأحيان يكون الاتصال جزئيًا وليس كاملاً. يمكن أن يؤثر هذا الاختلاف البسيط على استقرار الإشارة.

يمكن أن يحدث اختلال المحاذاة خلال مراحل مختلفة:

• وضع ثنائي الفينيل متعدد الكلور أثناء التجميع
• ضغط السكن الميكانيكي بعد التثبيت
• تشوه طفيف في الهيكل تحت الحمل
• الإدراج المتكرر أثناء الاختبار أو الصيانة

ويكمن التحدي في أن الاختلال ليس مرئيًا دائمًا. قد يظل الموصل "ملائمًا"، ولكن قد لا يكون الاتصال الداخلي مستقرًا تمامًا.

مع مرور الوقت، يمكن أن تجد هذه المشكلات المتقطعة التي تظهر دون نمط واضح.

كيف تؤثر حالة السطح بهدوء على الاتصال الكهربائي؟

حتى عندما تكون المحاذاة صحيحة، تلعب حالة سطح المسامير والوسادات دورًا رئيسيًا في الأداء.

الأسطح المعدنية حساسة. يمكن أن تتغير قليلاً بسبب التعرض للهواء أو ظروف التخزين أو المناولة. وغالباً ما تكون هذه التغييرات صغيرة جداً، لكن الاتصال الإلكتروني يعتمد على الدقة.

تشمل العوامل الشائعة المرتبطة بالسطح ما يلي:

• طبقات أكسدة رقيقة تتشكل مع مرور الوقت
• جزيئات الغبار تستقر على مناطق الاتصال
• ملامسة الإصبع أثناء المناولة أو الفحص
• بقايا من بيئات التخزين
• جودة نهائية غير متساوية بين الدفعات

تخلق هذه الظروف حواجز صغيرة بين نقاط الاتصال. لا يزال الاتصال يتشكل، ولكنه قد لا يكون مستقرًا في ظل الحركة أو الاهتزاز.

ولهذا السبب يمكن أن يتصرف موصلان متطابقان بشكل مختلف في الاستخدام الحقيقي.

هل يمكن أن يسبب الضغط الميكانيكي عدم استقرار الاتصال؟

يعد الضغط الميكانيكي عاملاً آخر غالبًا ما يتم تجاهله. تعتمد دبابيس اللوحة إلى اللوحة على القوة المتوازنة. إذا كان الضغط غير متساو، تتغير جودة الاتصال.

وفي بعض التصاميم، يتركز الضغط على جانب واحد من الموصل. وفي حالات أخرى، قد تنثني اللوحات قليلاً أثناء التثبيت أو التشغيل.

تشمل المواقف التي تسبب الإجهاد الميكانيكي ما يلي:

• تركيب محكم الإغلاق يجبر الألواح على وضعها في مكانها
• تشديد المسمار بشكل غير متساو عبر التجميع
• الاهتزاز الخارجي أثناء التشغيل
• الحركة الجسدية المتكررة للجهاز

عندما يكون الضغط غير متوازن، تحمل بعض المسامير حمولة أكبر من غيرها. وبمرور الوقت، يمكن أن يؤدي عدم التوازن هذا إلى تقليل اتساق الاتصال.

وفي الأجهزة صغيرة الحجم، تجعل قيود المساحة هذا الأمر أكثر حساسية.

لماذا تؤدي الاتصالات المتكررة إلى تقليل الأداء بمرور الوقت؟

في بعض الأحيان يتم فصل موصلات اللوحة إلى اللوحة أثناء الاختبار أو الصيانة. تضيف كل دورة اتصال تغييرات ميكانيكية صغيرة.

في البداية، يكون التأثير ضئيلًا. ولكن مع الدورات المتكررة، يبدأ التآكل البسيط في التراكم.

تشمل التأثيرات المحتملة ما يلي:

• انخفاض طفيف في قوة الاتصال
• تآكل بسيط في الطبقات السطحية
• انخفاض الاتساق عبر دبابيس متعددة
• زيادة الحساسية للحركة أو الاهتزاز

التغيير تدريجي. قد تعمل الأجهزة بشكل طبيعي في المراحل المبكرة، ثم تبدأ في إظهار المشكلات المتقطعة لاحقًا.

وهذا هو السبب في أن بعض التصميمات تحد من دورات إعادة الاتصال غير الضرورية أثناء الإنتاج والاختبار.

كيف يؤثر التعرض البيئي على جودة الاتصال؟

تعمل بيئة العمل المحيطة على تغيير كيفية صمود الموصلات بهدوء، ويجب عدم التغاضي عن تأثيرها أبدًا. حتى التجميعات المصممة بشكل مثالي ستعاني من أداء اتصال غير مستقر بعد التعرض الطويل للعناصر الخارجية.

العوامل البيئية الرئيسية المؤثرة مذكورة أدناه:

• الرطوبة تآكل نقاط الاتصال المعدنية الداخلية
• دورات الحرارة والبرودة تجعل الأجزاء تتوسع وتتقلص بشكل متكرر
• يتراكم الغبار الناعم داخل فجوات الاتصال الصغيرة
• بيئات تخزين غير مناسبة قبل تركيب الموصلات

يؤدي التلامس المطول مع الهواء الرطب إلى تغيير خصائص سطح المعدن ببطء. تعمل درجات الحرارة المتقلبة أيضًا على تغيير محاذاة لوحة الدائرة والموصل شيئًا فشيئًا.

هذه المشاكل لا تظهر دفعة واحدة. وهي تتطور ببطء مع مرور الوقت، لذلك من الصعب اكتشاف العلامات التحذيرية في مرحلة مبكرة.

ما هو الدور الذي يلعبه تنسيق التصميم في منع المشكلات؟

تنبع معظم أخطاء الموصل من سوء الاتصال في مرحلة التصميم، قبل وقت طويل من بدء التصنيع. تحدث عندما تفشل مخططات الدوائر الكهربائية وخطط الإسكان الميكانيكية في التطابق.

تؤدي فجوات اللوحة غير المتطابقة أو ارتفاعات الموصلات غير المتساوية أو هياكل الغلاف المعيبة إلى خلق ضغط مادي مستمر على المجموعة بأكملها.

عيوب التصميم النموذجية التي تؤدي إلى اتصالات سيئة:

• تم تركيب لوحات الدوائر قليلاً خارج موضعها
• موصلات ذات ارتفاعات غير متناسقة داخل غلاف الجهاز
• مساحة صغيرة جدًا لاستيعاب التحول الطفيف أثناء الاستخدام
• لا يوجد مخزن مؤقت مدمج لتحمل الاهتزاز المستمر

بغض النظر عن مدى جودة أجزاء الموصل الخاصة بك، فإنها سوف تتعطل إذا تعارضت الرسومات الميكانيكية والكهربائية.

حث مصممي الأجهزة والدوائر على التنسيق منذ البداية بشأن هذه المخاطر التي يمكن تجنبها.

الأسباب الشائعة لضعف الاتصال والوقاية العملية

السبب	ماذا يحدث في الممارسة العملية	نهج وقائي بسيط
اختلال	اتصال جزئي أو غير مستقر	تحسين دقة تحديد المواقع أثناء التجميع
التلوث السطحي	زيادة المقاومة أو تقلب الإشارة	حافظ على التعامل النظيف والتخزين المتحكم فيه
الضغط الميكانيكي غير المتكافئ	بعض المسامير مثقلة والبعض الآخر ضعيف	هيكل التوازن ونقاط التثبيت
دورات الاتصال المتكررة	التآكل التدريجي لمنطقة الاتصال	تقليل إعادة الاتصال غير الضرورية
التأثير البيئي	تدخل الرطوبة أو الغبار	استخدام الضميمة الواقية أو الختم
عدم تطابق التصميم	ضعف التفاعل بين المجالس	محاذاة التصميم الميكانيكي والكهربائي في وقت مبكر

كيف يمكن لممارسات التجميع تقليل مخاطر الاتصال؟

حتى عندما يكون التصميم صحيحًا، فإن التجميع لا يزال يلعب دورًا رئيسيًا في الأداء النهائي.

يمكن أن تؤدي الاختلافات الصغيرة في المعالجة أثناء التجميع إلى تغيير سلوك الموصلات لاحقًا.

تشمل الممارسات المفيدة ما يلي:

• قم بمحاذاة الألواح بعناية قبل التوصيل الكامل
• تجنب إجبار الموصلات على وضعها في موضعها
• حافظ على حركة الإدراج ثابتة ومسيطر عليها
• تقليل الاختلاف اليدوي بين مشغلي التجميع

في كثير من الحالات، لا يرجع عدم استقرار الاتصال إلى الجزء نفسه، ولكن إلى كيفية تثبيته.

يساعد الاتساق أثناء التجميع في الحفاظ على الأداء المتوقع.

لماذا يعتبر الاهتزاز مهمًا أكثر من المتوقع؟

القليل من الأجهزة الإلكترونية تظل ساكنة تمامًا أثناء الخدمة. تهتز الأجهزة بسبب الأجزاء الداخلية العاملة أو الحركة المستمرة أو الآلات القريبة.

يؤدي الاهتزاز المستمر إلى تآكل استقرار الموصل ببطء.

مع الاستخدام الممتد، سوف تظهر هذه النتائج:

• فقدان تدريجي لقوة الاتصال الضيقة بين المسامير
• فجوات صغيرة متغيرة بين وجوه الاتصال المتزاوجة
• قطع عشوائي ومتقطع للإشارة
• تآكل غير متساوٍ في مناطق التلامس المعدنية

نادرًا ما يؤدي الاهتزاز إلى الانهيار التام على الفور. إنه يضعف ببطء موثوقية الاتصال شيئًا فشيئًا.

تتطلب المنتجات المخصصة للإعدادات المتنقلة أو الصناعية دائمًا موصلات مصممة لتحمل الاهتزاز المستمر.

كيف يؤثر التخزين قبل الاستخدام على أداء الموصل؟

يتم وضع الموصلات في المستودعات ويتم نقلها قبل فترة طويلة من تركيبها على اللوحات. تترك هذه المراحل التي تبدو عادية علامة ملحوظة على أدائها اللاحق.

أثناء تخزينها، تواجه الموصلات مخاطر متعددة:

• تقلب مستويات الرطوبة في الهواء
• تراكم الغبار في أماكن التخزين سيئة الإغلاق
• ضغط الضغط من العبوات المكدسة
• التعامل مع الخام دون غلاف وقائي

حتى الأكسدة السطحية البسيطة أو التلوث أثناء التخزين يؤدي إلى تدمير دقة التلامس بعد التجميع.

ولهذا السبب تنظم المصانع بشكل صارم معايير التغليف والتخزين لجميع أجزاء الموصل.

ما هي الفحوصات المبكرة التي تساعد في منع مشكلات الاتصال على المدى الطويل؟

يعد الاختبار المبكر إحدى الطرق العملية لتقليل مخاطر الفشل. لا يلزم أن تكون معقدة. الشيكات البسيطة يمكن أن تكشف بالفعل عن نقاط الضعف.

تشمل الفحوصات المبكرة المفيدة ما يلي:

• التحقق من المحاذاة في ظل ظروف التجميع الحقيقية
• ملاحظة ثبات التلامس أثناء الحركة البسيطة
• اختبار دورات اتصال متعددة
• فحص السلوك في ظل التغير البيئي الأساسي

تساعد عمليات الفحص هذه في تحديد المشكلات قبل بدء نطاق الإنتاج الكامل.

عادةً ما يكون إصلاح المشكلات مبكرًا أسهل من تصحيحها بعد النشر.

كيف تؤثر خيارات التصميم على الاستقرار على المدى الطويل؟

تحدد قرارات التصميم الأساس لأداء الموصل. بمجرد بناء النظام، لا يمكن تغيير العديد من العوامل بسهولة.

تشمل اعتبارات التصميم الهامة ما يلي:

• السماح بما يكفي من التسامح للتغير الميكانيكي
• ضمان توزيع الضغط بالتساوي عبر الموصلات
• مطابقة ارتفاع الموصل مع هيكل العلبة
• مع الأخذ في الاعتبار الحركة والاهتزاز من الاستخدام الحقيقي

التصميم الذي يعمل فقط في الظروف المثالية قد يفشل في البيئات الحقيقية. ويعتمد الاستقرار على المدى الطويل على مدى واقعية افتراضات التصميم.

الأسئلة الشائعة

ما هو السبب الشائع لضعف الاتصال بين اللوحة ودبابيس اللوحة؟

تعد مشكلات المحاذاة الخاطئة وحالة السطح من بين الأسباب الشائعة.

هل يمكن أن يؤثر الاهتزاز حقًا على استقرار الموصل؟

نعم، يمكن أن يؤدي الاهتزاز المتكرر إلى تقليل استقرار الاتصال تدريجيًا بمرور الوقت.

هل مشاكل الاتصال تكون دائمًا بسبب عيوب التصنيع؟

لا، فالعديد من المشكلات تأتي من التجميع أو تنسيق التصميم أو التعرض البيئي.

كيف يمكن منع ضعف الاتصال في الإنتاج؟

من خلال التحكم الأفضل في المحاذاة والتعامل النظيف والتصميم المتوازن والاختبار المبكر.

هل تؤدي الاتصالات المتكررة دائمًا إلى إتلاف اللوحة إلى دبابيس اللوحة؟

ليس دائمًا، ولكن الدورات المتكررة يمكن أن تزيد من التآكل تدريجيًا وتقلل من الاتساق.
