درجة حرارة لحام موصل FPC: الدليل الوحيد الذي ستحتاج إليه

إذا سبق لك أن أمسكت بموصل FPC صغير في يدك وتساءلت: "ما هي درجة حرارة اللحام المناسبة دون إذابة هذا الشيء في بركة بلاستيكية؟" — لست وحدك. الحصول على درجة حرارة لحام موصل FPC Right هي واحدة من تلك التفاصيل الصغيرة ولكن المهمة التي تفصل بين التجميع الإلكتروني الموثوق به وبين الفشل الميداني الذي ينتظر حدوثه.

دعونا نقطع المطاردة.

ما هي درجة حرارة اللحام المثالية لموصل FPC؟

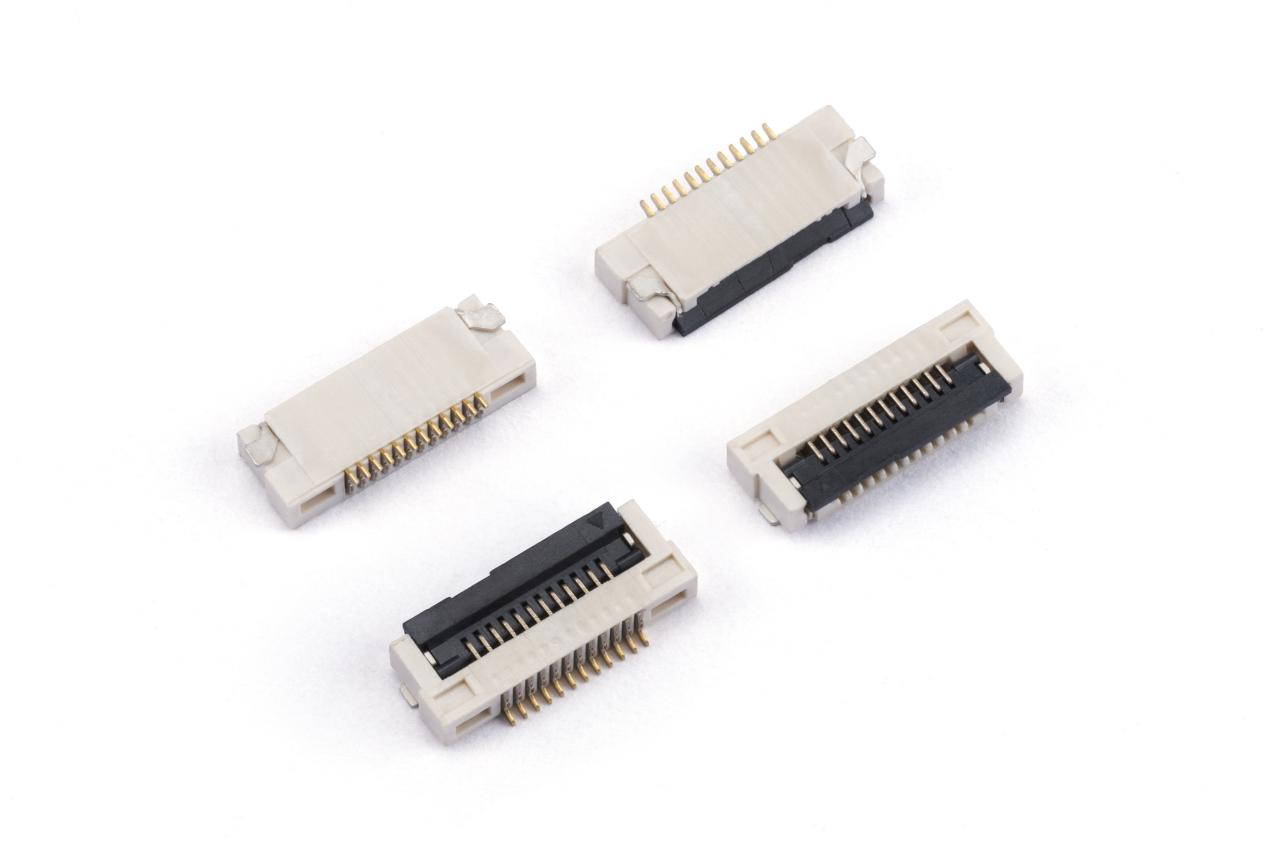

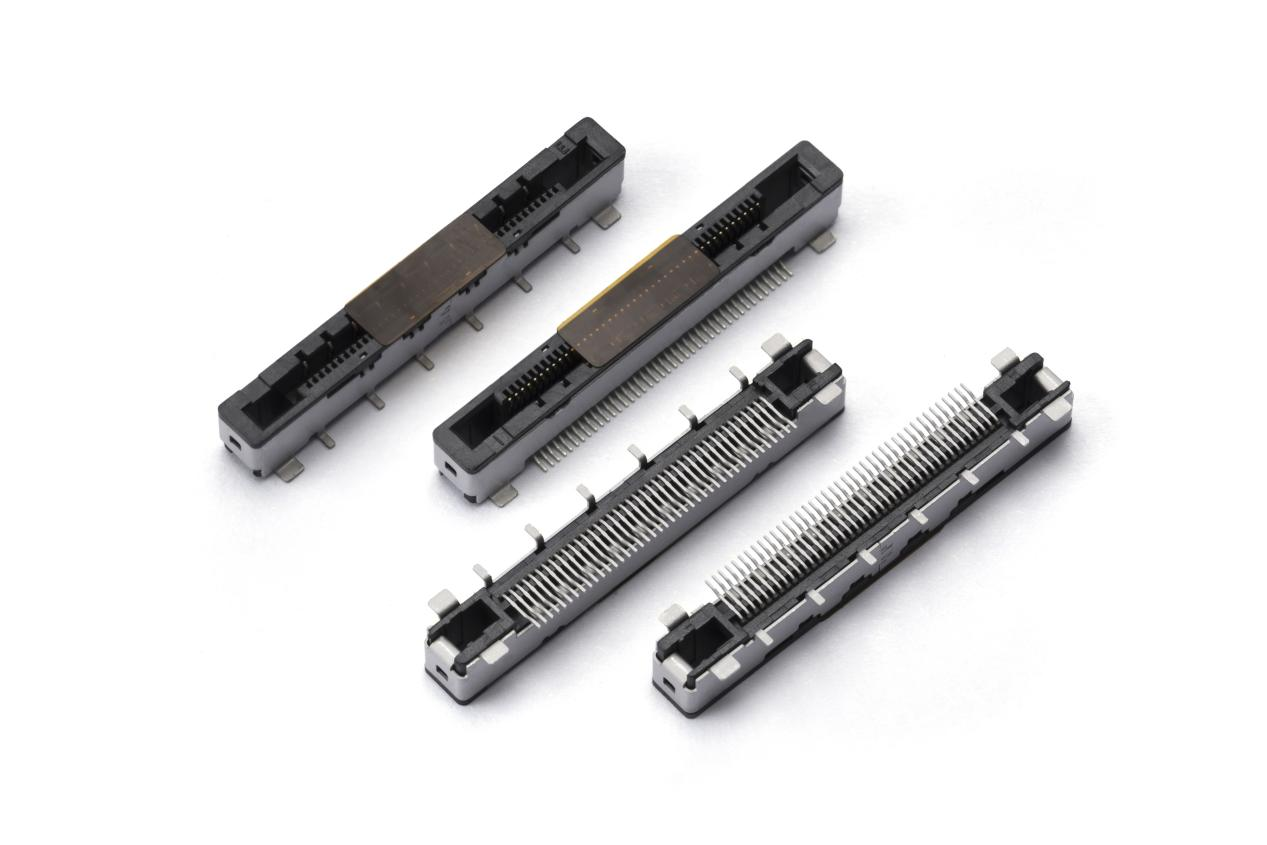

تم تصميم معظم موصلات FPC القياسية (تلك التي تحتوي على أغلفة بوليمر بلوري سائل وملامسات برونزية فوسفورية) لدرجات حرارة لحام متدفق تتراوح بين 230 درجة مئوية و260 درجة مئوية (الذروة). ولكن هنا تكمن المشكلة، وهي درجة الحرارة، وليس درجة حرارة الحديد الثابتة.

إذا كنت تستخدم مكواة لحام (لحام يدوي)، فاستهدف درجة حرارة تتراوح بين 280 درجة مئوية إلى 320 درجة مئوية. من المحتمل أن يؤدي أي شيء أعلى من 350 درجة مئوية لأكثر من بضع ثوانٍ إلى تشويه القاعدة البلاستيكية أو رفع الوسادات أو التسبب في مشكلات اتصال متقطعة.

بالنسبة لأفران إعادة التدفق (تجميع SMT)، يبلغ معيار الصناعة القياسي الخالي من الرصاص ذروته عند 245-260 درجة مئوية لمدة 10-30 ثانية، اعتمادًا على مواصفات المعجون والموصل.

نصيحة احترافية: تحقق دائمًا من ورقة بيانات الشركة المصنعة. قد تطلب بعض موصلات FPC ذات المسافة الدقيقة (مسافة 0.3 مم أو 0.25 مم) ذروة أقل - حوالي 240 درجة مئوية - لتجنب تليين البلاستيك.

لماذا يعد التحكم في درجة الحرارة أمرًا أكثر أهمية مما تعتقد؟

قد تعتقد: "إنه مجرد لحام - فالسخونة أسرع." ليس مع موصلات FPC. غلافها البلاستيكي رقيق، والاتصالات صغيرة. أسباب ارتفاع درجة الحرارة:

· ذوبان أو تشوه جسم الموصل - تفقد المسامير محاذاة، ولن ينغلق غطاء ZIF.

· رفع الوسادة من PCB (تصفيح النحاس).

· يمتص اللحام نقاط التلامس — مما يؤدي إلى حدوث شورت أو إتلاف منطقة التزاوج.

· الاتصالات المتقطعة التي تدفعك إلى الجنون لاحقاً أثناء الاختبار.

من وجهة نظر المشتري - إذا كنت تطلب مركبات ثنائي الفينيل متعدد الكلور مجمعة، فاسأل CM (الشركة المصنعة للعقد) عن ملف تعريف درجة حرارة لحام موصل FPC الخاص بهم. سيُظهر لك CM الجيد منحنيات حرارية ويؤكد أنها تتبع IPC/JEDEC J-STD-020.

اللحام اليدوي مقابل إعادة التدفق: أيهما أفضل؟

اللحام اليدوي (النماذج الأولية أو إعادة العمل)

· درجة حرارة طرف الحديد: 280-320 درجة مئوية (لا تزيد).

· يسكن الوقت: 2-3 ثواني لكل دبوس. دعها تبرد بين الدبابيس.

· استخدم طرفًا مخروطيًا أو إزميلًا رفيعًا (1.0 مم أو أصغر).

· التدفق هو صديقك. أضف تدفقًا إضافيًا غير نظيف لمنع الجسور، خاصة على موصلات الملعب 0.5 مم.

· تجنب سحب اللحام إلا إذا كنت ماهرًا، فمن السهل ربط المسامير. استخدم المجهر إن أمكن.

لحام إنحسر (الإنتاج)

· درجة حرارة الذروة: 245-260 درجة مئوية (خالية من الرصاص)؛ 235-245 درجة مئوية (القصدير والرصاص).

· الوقت فوق السائل (TAL): 50-70 ثانية للخلو من الرصاص.

· معدل المنحدر: 1-2 درجة مئوية/ثانية لتجنب الصدمة الحرارية.

· معدل التبريد: بسرعة تصل إلى 4 درجات مئوية/ثانية (متحكم فيه) — قد يؤدي التبريد البطيء إلى هشاشة المفاصل.

الأخطاء الشائعة وكيفية تجنبها

خطأ 1 :استخدام نفس درجة الحرارة المستخدمة في مكونات الفتحة

الإصلاح: خفض درجة حرارة المكواة وإضافة التدفق. الصبر يدق الموصلات المحروقة.

خطأ 2 :دفع الحديد على المزلاج البلاستيكي.

الإصلاح: قم بلحام الأذنين المعدنية فقط (ألسنة التثبيت الميكانيكية) وصف الاتصال. المزالج حساسة للحرارة.

خطأ 3 : لا يوجد تسخين مسبق على الطائرات الأرضية الكبيرة.

الإصلاح: استخدم جهاز التسخين المسبق أو محطة الهواء الساخن عند درجة حرارة 100-120 درجة مئوية. تمتص المناطق النحاسية الكبيرة الحرارة، مما يجبرك على رفع المكواة وحرق الموصل.

خطأ 4 :تجاهل حساسية الرطوبة.

العديد من موصلات FPC هي MSL 3 (مستوى حساسية الرطوبة). إذا تعرضت للهواء الرطب لأسابيع، اخبزها عند درجة حرارة 60 درجة مئوية لمدة 24 ساعة قبل إعادة التدفق - وإلا فإن البخار داخل البلاستيك يسبب "الفشار" (شقوق داخلية).

ملف اللحام الموصى به (مثال لإعادة التدفق الخالي من الرصاص)

يعمل هذا الملف التعريفي مع 90% من موصلات FPC من علامات تجارية مثل Molex، وHirose، وTE، وJST، وAmphenol. مرة أخرى - تحقق من ورقة البيانات بحثًا عن الاستثناءات.

ماذا عن سبائك اللحام ذات درجة الحرارة المنخفضة؟

يستخدم بعض المهندسين ذوبان سبائك SnBi (البزموت والقصدير) عند درجة حرارة ~ 138 درجة مئوية لحماية موصلات FPC الحساسة للحرارة. إنه يعمل، ولكن:

· يعتبر SnBi هشًا — وليس جيدًا للاهتزاز أو الثني.

· خلطه مع SAC305 (الخالي من الرصاص القياسي) يخلق مفاصل ضعيفة.

· استخدم فقط إذا كان التصميم يسمح بذلك على وجه التحديد (وإعادة العمل أمر نادر).

بالنسبة للتطبيقات، التزم بمعيار SAC305 أو SAC405، واتبع ملف تعريف الذروة عند 245-260 درجة مئوية.

إجابات سريعة على الأسئلة الحقيقية من المشترين والمهندسين

س: هل يمكنني لحام موصل FPC بمسدس الهواء الساخن؟

ج: نعم، ولكن بحذر. اضبط الهواء الساخن على 320 درجة مئوية، وتدفق الهواء منخفضًا (30%)، وقم بتسخين اللوحة مسبقًا إلى 100 درجة مئوية أولاً. استخدم شريط Kapton لحماية الأجزاء البلاستيكية القريبة. الحديد اليدوي أسهل للكميات الصغيرة.

س: ذاب الموصل الخاص بي عند درجة حرارة 250 درجة مئوية. ما الخطأ الذي حدث؟

ج: ربما كانت القراءة الحرارية غير دقيقة. أو أن الموصل مصمم لدرجة حرارة 230 درجة مئوية كحد أقصى - تحقق من ورقة البيانات. أو أنك احتفظت بالحرارة لفترة طويلة جدًا (أكثر من 40 ثانية في الذروة).

س: كيف يمكنني اختبار ما إذا كانت درجة حرارة اللحام صحيحة بعد التجميع؟

ج: الفحص المجهري (مفاصل ناعمة ولامعة، لا يوجد تشوه بلاستيكي). ثم قم بثني كابل FPC وقم بإجراء اختبار الاستمرارية أثناء الاهتزاز. لا يوجد فتح متقطع يعني التحكم الحراري الجيد.

س: هل يؤثر اللحام الخالي من الرصاص مقابل اللحام المحتوي على الرصاص على درجة الحرارة؟

ج: نعم. يتدفق الرصاص (SnPb) عند ذروة تصل إلى 220 درجة مئوية تقريبًا - وهو أكثر أمانًا للموصلات الهشة. لكن الامتثال لـ RoHS قد يجبرك على استخدام منتجات خالية من الرصاص. إذا كان لديك خيار وكانت الموثوقية أمرًا بالغ الأهمية، فقد يكون الرصاص أكثر لطفًا.

قائمة المراجعة النهائية قبل تسخين المكواة

1. اقرأ ورقة بيانات موصل FPC - ابحث عن "درجة حرارة اللحام" أو "ملف تعريف إعادة التدفق".

2. اضبط المكواة على 280-320 درجة مئوية (اليد) أو ذروة الفرن 245-260 درجة مئوية (إعادة التدفق).

3. استخدم الكثير من التدفق غير النظيف وطرف جيد.

4. حافظ على وقت السكون أقل من 3 ثوانٍ لكل دبوس.

5. افحص تحت التكبير - ابحث عن شرائح لامعة ولون بلاستيكي لم يتغير.

إتقان درجة حرارة لحام موصل FPC لا يتعلق الأمر بحفظ رقم واحد. يتعلق الأمر بفهم الموصل المحدد وثنائي الفينيل متعدد الكلور وطريقة اللحام الخاصة بك. عندما تكون في شك، قم بالتخفيض قليلاً ولمدة أطول قليلاً - معدلات العائد الخاصة بك سوف تشكرك.

هل لديك مشكلة لحام FPC صعبة؟ شارك رقم جزء الموصل الخاص بك أدناه (في التعليقات) وسأساعدك في العثور على ملف التعريف الصحيح.
